Verbindungsleiste

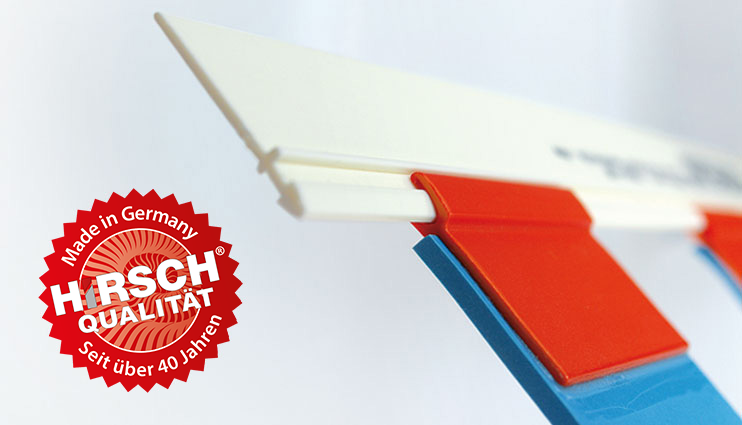

Verbindungsleiste und Spannband

Zur Flexibilisierung der Fixierung von Montagen bei 100% metallfreiem Einsatz

100% Qualitätskontrolle auf

  • Zugfestigkeit
  • Bruchstellen
  • Maßhaltigkeit
  • Verbindung Gummi-Kunststoff

Verbindungsleiste zur Klischeeverlängerung

  • Das Profil bestehend aus Nut und Feder bietet optimale Möglichkeiten zur flexiblen Klischeeverlängerung
  • Zur Verwendung im Pre-Mount-System, bei Folienüberlängen
  • Durch ein optimiertes Maß an Spiel zwischen den Leisten ist gewährleistet, dass auch 3-Meter-Profile, ohne Verminderung der Zugfestigkeit, ineinandergeschoben werden können.
  • Einheitlicher Zug, minimiertes Flattern

Art.-Nr.BeschreibungVE
200 300 VNVerbindungsprofil Nut zur Klischeeverlängerung, rot, mit Anlegekante, 18 mm Heftkante, 3,6 mm Stärke, 3 m250
200 300 VFVerbindungsprofil Feder zur Klischeeverlängerung, weiß, mit Anlegekante, 18 mm Heftkante, 3,6 mm Stärke, 3 m250

Art. nicht lieferbar in GB

Spezialserie 1000 für flache Montagen ohne Metall

Classic-Klischee, geklebt

  • Spannbanddicke ca. 1,7 mm
  • Zur Verwendung mit Verbindungsprofil 200 300 VF, siehe oben
  • Alle Spannbänder auch in 1,2 mm erhältlich, 10 % Aufschlag

1000

Länge* / mm / inchArt.-Nr.Länge* / mm / inchArt.-Nr.
55 / 2.15"1020230 / 9" 1031
75 / 3"1021250 / 9.5"1032
90 / 3.5"1022260 / 10.3"1033
100 / 4" 1023280 / 11"1034
110 / 4.3" 1024300 / 12"1035
125 / 5" 1025330 / 13"1036
150 / 6" 1026350 / 14"1037
160 / 6.3" 1027380 / 15"1038
180 / 7" 1028400 / 15.7"1039
200 / 8" 1029450 / 17.7"1040
210 / 8.3" 1030460 / 18.1"1041

* Die Maße entsprechen der Gummilänge!
